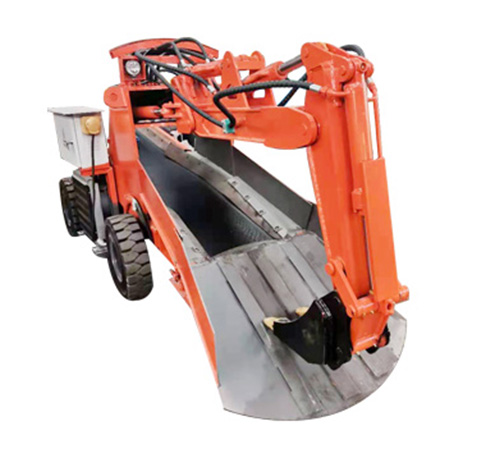

30轮式皮带扒渣
轮胎式挖掘装载机是一种连续生产的高效出矿设备。主要用于空间狭窄的矿洞作业，如金属矿，引水巷道等，其作用是采集各种工程的碎石涂料并输送，装车。本机靠轮胎推进铲取岩石通过物料铲斗将石料扒进自身的皮带输送机，输送机从尾部将岩石卸入自卸车，矿车或者其它装载设备上去。同时也可利用反铲挖掘臂扒取远处的岩石，也可用以铲斗来清理工作面，适用断面1.8×1.8米以上巷道。
本机采用电动全液压传动，液压行走，挖掘采集，输送，装车四种功能，结构紧凑，推进力达，扒取范围广，可以全断面装岩，不留死角，不需要人工辅助清理工作面;本机主要动作采用手动阀控住，操作轻松简单，工作平稳无冲击，性能可靠，维修方便;本机具有优良的任性化设计，液压系统采用风冷，有座椅，有驾驶棚，极大力度减少了工人的劳动强度，工作轻便，动作举升定位准，运料速度快，具有安全，可靠，高效环保，大量节省人力等特点，完全符合人机工程学，其动力可分为电机式和柴油式。
车型：加强型 SWY-30/15
装载能力：40
车桥：212
变速箱：2120
输送结构：电滚筒
行走马达：625
拖轮密度：普通
电机功率：15KW
输送方式：普通
柴油机：选配
油泵：043齿轮泵
| SWY-30/15 | SWY-50/15 | SWY-60/15 | SWY-80/16.5 | SWY-100/16.5 | SWY-120/22 | SWY-160/22 | |
| 装载能力 | ≈30 | ≈50 | ≈60 | ≈80 | ≈100 | ≈120 | ≈160 |
整机质量 | 2350 | 2850 | 3050 | 3180 | 3300 | 3300 | 3300 |
最小转弯半径 | 3.5 | 3.7 | 4.5 | 5 | 5 | 5 | 5 |
挖掘宽度 | 2600 | 2900 | 2950 | 2700 | 2750 | 2750 | 2750 |
挖掘高度 | 2350 | 2550 | 2550 | 2620 | 2620 | 2820 | 2820 |
挖掘深度 | 200 | 300 | 300 | 350 | 300 | 300 | 300 |
挖掘距离 | 1320 | 1320 | 1380 | 1300 | 1520 | 1520 | 1520 |
卸载高度 | 1500 | 1700 | 1750 | 1800 | 1800 | 1800 | 1800 |
卸载距离 | 1300（可加长） | 1300(可加长) | 1800(可加长) | 2000(可加长) | 2000(可加长) | 2000(可加长) | 2000(可加长) |
爬坡能力 | ≤15硬地面 | ≤15硬地面 | ≤18硬地面 | ≤18硬地面 | ≤18硬地面 | ≤18硬地面 | ≤18硬地面 |
皮带速度 | 48 | 48 | 48 | 48 | 48 | 48 | 48 |
行走速度 | 3 | 3 | 3 | 高速5.5/低速3 | 高速5.5/低速3 | 高速5.5/低速3 | 高速5.5/低速3 |
离地间隙 | 180 | 180 | 220 | 220 | 220 | 220 | 220 |
轮距 | 1140/1100 | 1140/1100 | 1245 | 1480 | 1480 | 1480 | 1480 |
轴距 | 1500 | 1500 | 1550 | 1650 | 1650 | 1650 | 1650 |
额定工作压力 | 12.5 | 12.5 | 12.5 | 12.5 | 12.5 | 12.5 | 12.5 |
电机总功率 | 15 | 15 | 11 | 16.5（15） | 16.5（15） | 22 | 22 |
最大物料通过尺寸 | 500×380 | 500×380 | 500×440 | 600×450 | 600×450 | 600×450 | 600×450 |
适应巷道坡度 | ≤11 | ≤11 | ≤11 | ≤11 | ≤11 | ≤11 | ≤11 |
适应巷道最小断面 | 1.8×1.8 | 1.8×1.8 | 2×2 | 2.4×2.4 | 2.4×2.4 | 2.5×2.2 | 2.5×2.5 |
外形尺寸（长*宽*高） | 4200*1200*1500 | 4800×1300×1500 | 5550×1500×1690 | 6000×1700×1690 | 6000×1700×1690 | 6200×1900×1800 | 6500×2100×1900 |
